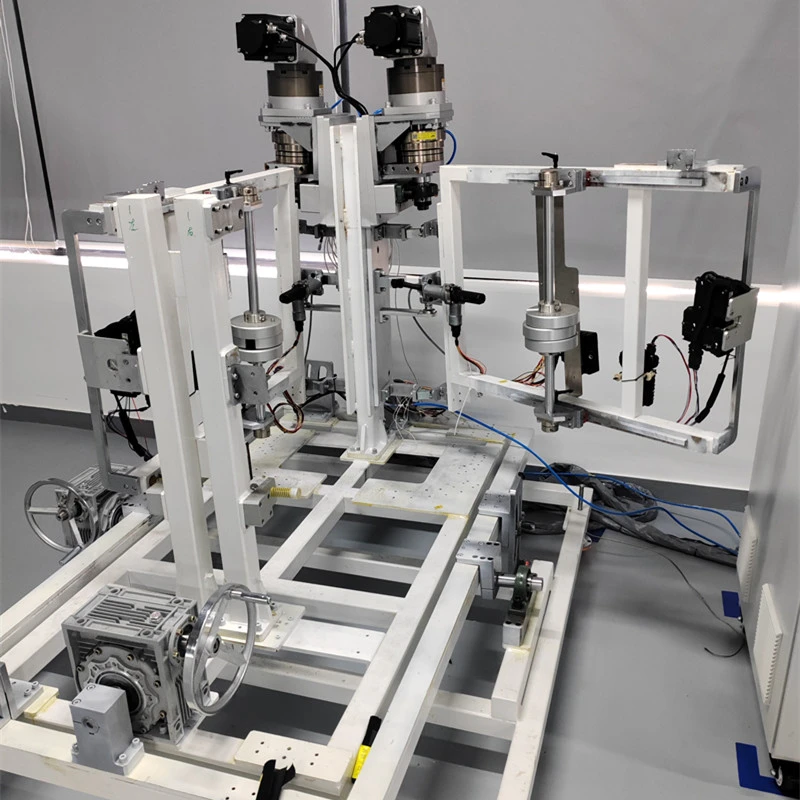

Sistem Pengujian Penggerak Pintu ialah bangku ujian prestasi khusus untuk komponen selak pintu automotif. Peralatan ini dibina untuk penggerak pintu sisi, mekanisme kunci pintu, dan pemasangan selak pintu kuasa. Ia menyokong ujian ketahanan dan pengesahan prestasi untuk pembekal OEM dan Tahap 1. Sistem ini menggunakan bingkai modular-berat dengan berbilang stesen kerja. Ia menampilkan sistem pemacu gelung-tertutup servo dan penderia berbilang-dimensi. Bahagian ini berfungsi bersama-sama untuk menyalin pintu kenderaan sebenar terbuka-tutup dan kitaran kunci. Sistem ini dengan tepat mengeluarkan semula keadaan kerja sebenar yang terdapat dalam kenderaan.
Enam Stesen Kerja Bebas
Produk ini disertakan dengan 6 stesen ujian bebas. Setiap stesen boleh menjalankan penggerak pintu yang berbeza pada masa yang sama. Stesen-stesen beroperasi secara berasingan antara satu sama lain. Anda boleh memulakan, menghentikan atau menukar kiraan kitaran untuk setiap stesen sendiri. Reka bentuk ini menyokong-ujian perbandingan kelompok kecil dan-semakan kebolehpercayaan skala besar. Persediaan 6 stesen sangat meningkatkan kecekapan ujian. Pengguna boleh menguji berbilang sampel tanpa menunggu satu ujian selesai sebelum memulakan ujian yang lain.
Mekanisme servo menyalin urutan tindakan kunci-tutup-penuh. Anda boleh menetapkan lejang pembukaan, sudut penutupan, kelajuan pergerakan, kelewatan penimbal dan masa penahanan. Tetapan ini sepadan dengan keadaan penggunaan kenderaan sebenar. Sistem mensimulasikan-keletihan jangka panjang daripada pembukaan dan penutupan berulang. Ciri ini menjadikan Sistem Pengujian Penggerak Pintu bernilai untuk pembangunan produk dan kawalan kualiti.
Pengumpulan Data Berbilang-Parameter
Sistem mengumpul empat jenis data utama semasa setiap kitaran ujian. Ini ialah arus operasi, sudut putaran, tork pemacu, dan beban tekanan. Ia menjana keluk proses penuh untuk arus, sudut dan tekanan dalam masa nyata. Keluk ini menunjukkan prestasi dinamik produk yang diuji. Data ini membantu jurutera memahami cara penggerak pintu berkelakuan semasa operasi.
Pengesanan Kecacatan Automatik
Pengguna boleh menetapkan ambang tersuai untuk had semasa, julat sudut, nilai tork dan tamat masa tindakan. Produk secara automatik merekodkan sebarang titik data yang melampaui had ini. Ia mengenal pasti masalah seperti kesesakan, daya rendah, beban berlebihan, tindakan tidak lengkap dan kegagalan pertengahan kitaran-. Pemeriksaan automatik ini menjimatkan masa dan mengurangkan ralat manusia dalam pengesanan kecacatan.
Pengiraan Kitaran Jangka Panjang-
Sistem ini menyokong kiraan kitaran sehingga satu juta atau lebih. Ia menjejaki jumlah kitaran yang telah selesai dan masa untuk setiap tindakan-tutup buka dalam masa nyata. Semua data ujian, rekod kesalahan dan data lengkung disimpan ke storan setempat secara automatik. Pengguna boleh mengeksport data ini untuk laporan dan analisis. Ciri ini menyokong kebolehkesanan penuh untuk ujian kebolehpercayaan.
Resipi-Penukaran Produk Berasaskan
Sistem Pengujian Penggerak Pintu menyimpan berbilang resipi ujian untuk model penggerak yang berbeza. Selepas menukar lekapan, pengendali boleh memuatkan resipi yang betul dengan satu klik. Ciri suis pantas ini membolehkan penukaran produk pantas. Sistem ini berfungsi dengan banyak jenis penggerak untuk ujian perbandingan.
BOLEH Komunikasi Bas
Sistem ini telah dibina-dalam antara muka bas CAN dan LIN. Ia boleh menghantar dan menerima isyarat dengan penggerak yang sedang diuji. Persediaan ini meniru arahan pengawal kenderaan. Sistem menyemak tindak balas isyarat dan pemasaan komunikasi terhadap keperluan. Ciri ini mengeluarkan sepenuhnya logik elektrik yang terdapat dalam kenderaan sebenar.
Kawalan Akses Pengguna
Produk termasuk tahap akses pengendali dan pentadbir. Ia menyimpan log ujian, rekod produk dan fail pengurusan resipi. Ciri-ciri ini menyokong pengurusan makmal yang teratur. Mereka juga menjadikan proses ujian dapat dikesan dan disemak sepenuhnya.
Spesifikasi Teknikal
|
Parameter |
Spesifikasi |
|
Stesen Ujian |
6 stesen kerja bebas |
|
Objek Ujian |
Penggerak pintu sisi, mekanisme kunci pintu, pemasangan selak pintu kuasa |
|
Sistem Kawalan |
Pemacu gelung-servo tertutup |
|
Kapasiti Kitaran |
Sehingga 1,000,000+ kitaran |
|
Komunikasi |
bas CAN / LIN |
|
Simpanan Resipi |
Pelbagai resipi produk |
|
Ciri Keselamatan |
Perlindungan beban lampau, hentian kecemasan, penutupan tamat masa |
|
Permohonan |
Ujian kebolehpercayaan R&D, ujian jenis, pemeriksaan masuk |
